Trong bài viết này, hãy cùng tìm hiểu mặt bích là gì, các loại mặt bích phổ biến, tiêu chuẩn sản xuất và ứng dụng thực tế của mặt bích.
Mặt bích là gì?

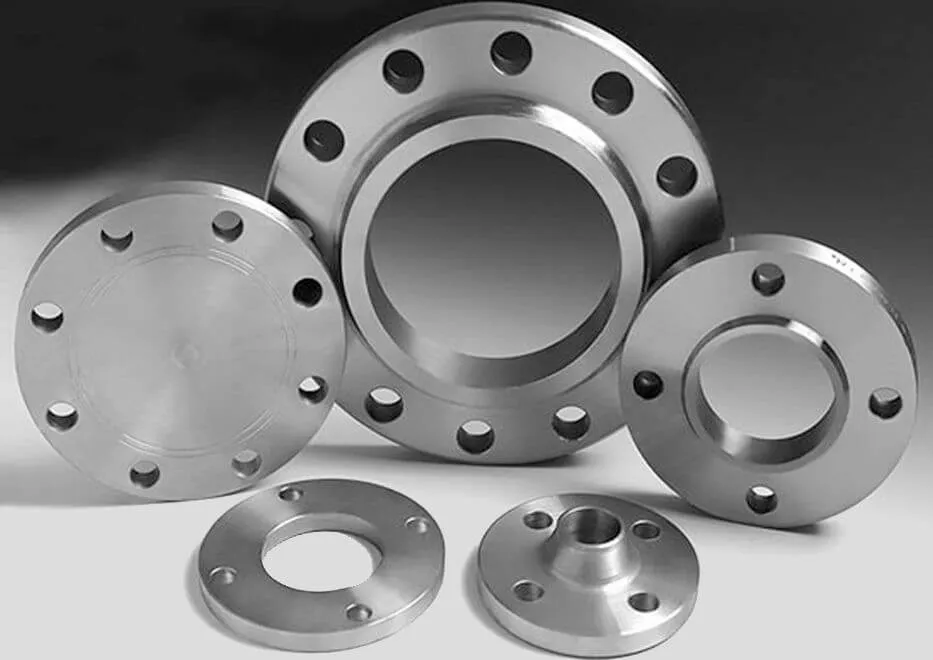

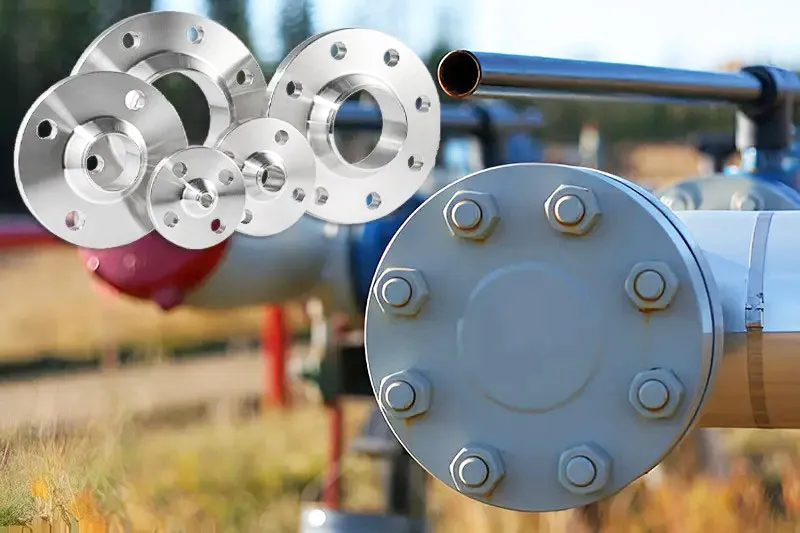

Mặt bích (Flange) là một chi tiết cơ khí có dạng đĩa tròn hoặc vuông, được sử dụng để kết nối hai đoạn đường ống, nối ống với van, máy bơm, thiết bị hoặc các bộ phận khác trong hệ thống đường ống.
Mặt bích thường được cố định bằng bu lông, đai ốc kết hợp với gioăng làm kín nhằm tạo ra mối nối chắc chắn, hạn chế tình trạng rò rỉ chất lỏng hoặc khí trong quá trình vận hành.
Khác với phương pháp hàn cố định, kết nối bằng mặt bích cho phép người dùng dễ dàng tháo rời khi cần kiểm tra, sửa chữa hoặc thay thế thiết bị.
Cấu tạo cơ bản của mặt bích
Một bộ mặt bích hoàn chỉnh thường bao gồm các bộ phận:
- Thân mặt bích: Phần chính chịu lực, thường được chế tạo từ thép, inox, gang hoặc hợp kim.
- Lỗ bulong: Các lỗ được bố trí đều quanh mặt bích để liên kết hai mặt bích với nhau.
- Bề mặt làm kín: Khu vực tiếp xúc với gioăng để đảm bảo độ kín.
- Cổ bích hoặc phần nối ống: Có thể dạng cổ hàn, ren hoặc hàn trượt tùy loại mặt bích.
- Gioăng mặt bích: Bộ phận giúp chống rò rỉ trong quá trình sử dụng.
Vai trò của mặt bích trong hệ thống đường ống
Mặt bích giữ vai trò quan trọng trong việc đảm bảo hiệu quả vận hành của hệ thống:
- Kết nối đường ống chắc chắn: Mặt bích tạo ra mối nối có độ bền cao, giúp liên kết các đoạn ống hoặc thiết bị trong hệ thống một cách an toàn.
- Dễ dàng tháo lắp và bảo trì: Nhờ sử dụng bu lông liên kết, người vận hành có thể tháo rời đường ống nhanh chóng khi cần sửa chữa hoặc kiểm tra.
- Đảm bảo độ kín hệ thống: Kết hợp cùng gioăng làm kín, mặt bích giúp hạn chế tối đa hiện tượng rò rỉ chất lỏng, khí hoặc hơi trong đường ống.
- Chịu được điều kiện làm việc khắc nghiệt: Các loại mặt bích công nghiệp có khả năng chịu nhiệt, chịu áp suất và chống ăn mòn tốt, phù hợp với nhiều môi trường khác nhau.
Ứng dụng của mặt bích trong thực tế
Nhờ tính linh hoạt và độ bền cao, mặt bích được ứng dụng trong nhiều lĩnh vực:
Ngành cấp thoát nước
Mặt bích giúp kết nối:
- Đường ống nước sạch.
- Hệ thống xử lý nước.
- Trạm bơm.
Ngành phòng cháy chữa cháy (PCCC)
Sử dụng để kết nối:
- Máy bơm chữa cháy.
- Van công nghiệp.
- Hệ thống đường ống chữa cháy.
Ngành hóa chất
Nhờ khả năng chịu ăn mòn, mặt bích inox được sử dụng trong môi trường hóa chất.
Ngành dầu khí
Mặt bích chịu áp suất cao được dùng trong:
- Nhà máy lọc dầu.
- Đường ống dẫn khí.
- Hệ thống hóa dầu.
Ngành sản xuất công nghiệp
Ứng dụng trong:
- Nhà máy điện.
- Nhà máy xi măng.
- Nhà máy chế biến thực phẩm.
Những lưu ý khi lựa chọn mặt bích
Để lựa chọn mặt bích phù hợp, cần quan tâm đến:
- Kích thước đường ống: DN, đường kính ngoài, đường kính trong.
- Áp suất làm việc: PN hoặc Class.
- Nhiệt độ vận hành.
- Môi trường sử dụng: nước, khí, hóa chất, hơi nóng.
- Tiêu chuẩn kết nối: JIS, ANSI, DIN, BS.
- Vật liệu chế tạo: thép, inox, gang hoặc hợp kim.
Kết luận
Mặt bích là phụ kiện không thể thiếu trong các hệ thống đường ống công nghiệp, giúp tạo ra mối nối chắc chắn, an toàn và thuận tiện cho việc bảo trì. Với nhiều chủng loại như mặt bích cổ hàn, mặt bích hàn trượt, mặt bích mù, mặt bích ren, mặt bích giảm, sản phẩm đáp ứng đa dạng nhu cầu sử dụng trong nhiều lĩnh vực khác nhau.
Việc lựa chọn đúng loại mặt bích, vật liệu và tiêu chuẩn phù hợp sẽ giúp hệ thống vận hành ổn định, nâng cao tuổi thọ thiết bị và giảm thiểu rủi ro trong quá trình sử dụng.
